Équerre renforcée acier galvanisé pour charpente - ING

Description détaillée

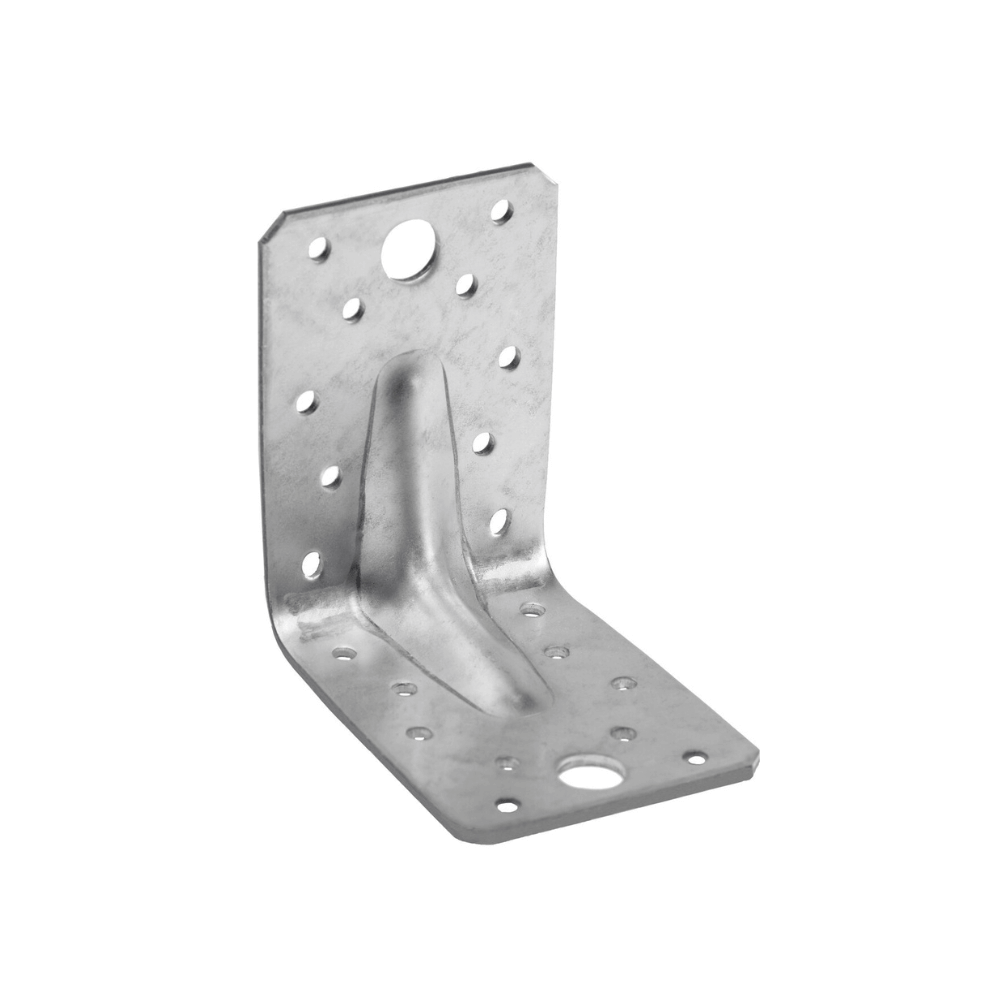

L’équerre renforcée ING FIXATIONS est conçue pour les assemblages structurels nécessitant davantage de rigidité qu’une équerre d’assemblage classique. Son renfort intégré entre les deux ailes contribue au maintien de l’angle et la rend adaptée aux travaux de charpente et aux constructions à ossature bois.

La gamme comprend plusieurs dimensions de 70 × 70 mm à 140 × 140 mm, avec des largeurs de 55 à 90 mm et des épaisseurs de 2 à 3 mm. Elle convient notamment aux lisses, pergolas, chevrons, montants de bardage, carports et chevêtres.

Fabriquées en acier galvanisé S250GD+Z275 suivant NF EN 10346, ces équerres peuvent être fixées sur bois massif, bois lamellé-collé, béton ou maçonnerie avec un système de fixation adapté au support.

Conseil d'utilisation

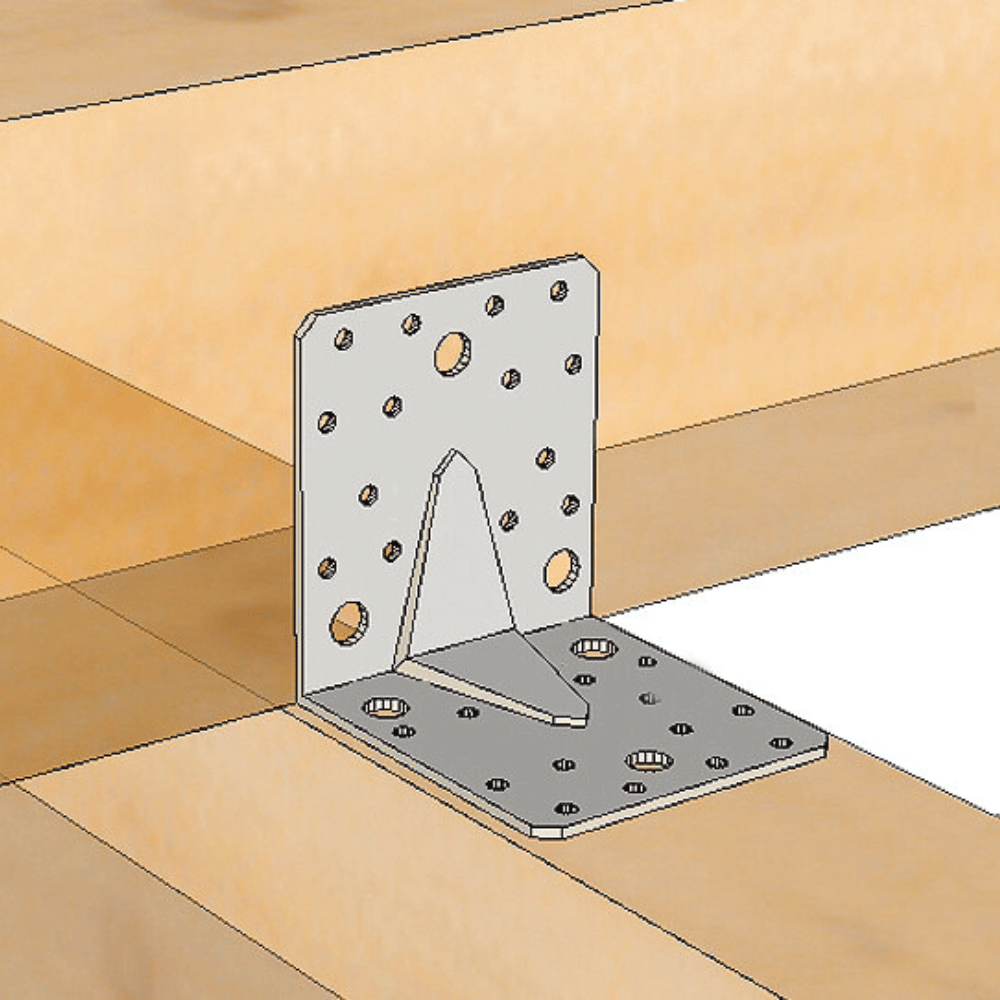

L’équerre doit être parfaitement plaquée contre les deux éléments avant la mise en place des fixations. Sur support bois, des pointes annelées Ø4 mm ou des vis pour connecteur Ø5 mm sont préconisées par ING FIXATIONS.

Sur béton ou maçonnerie, le système d’ancrage doit être adapté au support afin que les grands perçages de l’équerre soient correctement exploités.

Points forts

Équerre renforcée

La conception renforcée est adaptée aux assemblages de charpente.

Charpente et ossature bois

Elle peut être utilisée en charpente et en maison à ossature bois.

Applications variées

Elle convient aux lisses, pergolas, chevrons, bardages, carports et chevêtres.

Supports multiples

L’élément porteur peut être en bois, béton ou maçonnerie creuse.

Acier galvanisé

La fabrication en acier galvanisé S250GD+Z275 répond à la NF EN 10346.

Agrément ETE

La gamme est présentée avec un agrément technique européen.

Conseil d'expert

Les modèles compacts, comme la 70 × 70 × 55 mm, conviennent aux assemblages disposant de peu d’espace, tandis que les références plus grandes offrent davantage de surface et de possibilités de fixation.

Pour une liaison soumise à des efforts importants, la dimension de l’équerre doit être choisie en tenant compte de la section du bois, des charges à reprendre et du nombre de fixations prévu, et pas uniquement de l’encombrement disponible.

Spécifications techniques complètes

Marque :

ING Fixations

Application :

Assemblage

Conditionnement possible :

Boîte de 50; Boîte de 25

Dimensions :

90 × 90 × 65 × 2.5 mm; 105 × 105 × 90 × 3 mm; 105 × 172 × 90 × 3 mm; 140 × 140 × 65 × 2.5 mm; 70 × 70 × 55 × 2 mm; 90 × 50 × 55 × 2.5 mm; 90 × 50 × 80 × 3 mm

Epaisseur :

2.0mm; 2.5mm; 3.0mm

Famille Produit :

Connecteur structurel

Matière :

Acier

Support :

Tous supports

Type de renfort :

Standard

Type de fixation :

Équerre renforcée tous supports

Informations importantes

Les différentes références ne se distinguent pas seulement par leurs dimensions : l’épaisseur et la disposition des perçages évoluent également selon le modèle. La variante doit donc être sélectionnée en fonction de la section des éléments à assembler et des fixations nécessaires au montage.

Cette gamme possède un renfort intégré. Elle ne doit pas être confondue avec les références ING « sans renfort », qui présentent une géométrie similaire sur certaines dimensions mais ne disposent pas de cette nervure de rigidification.

Commande rapide

Votre panier
Variante	Quantité	Prix
70 × 70 × 55 × 2 mm / UnitaireA471120-unitaire 1,40 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,40 €/unité
70 × 70 × 55 × 2 mm / Bte 50A471120 70,39 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	70,39 €/unité
90 × 50 × 55 × 2.5 mm / UnitaireA471140-unitaire 1,80 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,80 €/unité
90 × 50 × 55 × 2.5 mm / Bte 50A471140 89,86 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	89,86 €/unité
90 × 90 × 65 × 2.5 mm / UnitaireA471060-unitaire 1,57 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,57 €/unité
90 × 90 × 65 × 2.5 mm / Bte 50A471060 78,34 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	78,34 €/unité
90 × 50 × 80 × 3 mm / UnitaireA471160-unitaire 2,82 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	2,82 €/unité
90 × 50 × 80 × 3 mm / Bte 50A471160 141,29 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	141,29 €/unité
105 × 105 × 90 × 3 mm / UnitaireA471080-unitaire 3,02 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	3,02 €/unité
105 × 105 × 90 × 3 mm / Bte 50A471080 151,43 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	151,43 €/unité
105 × 172 × 90 × 3 mm - Bte de 25 / UnitaireA471100-unitaire 7,03 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	7,03 €/unité
105 × 172 × 90 × 3 mm - Bte de 25 / Bte 25A471100 175,92 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	175,92 €/unité
140 × 140 × 65 × 2.5 mm / UnitaireA471105-unitaire 1,56 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,56 €/unité
140 × 140 × 65 × 2.5 mm / Bte 50A471105 159,04 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	159,04 €/unité

Total des articles

Sous-total du produit

0,00 €

Taxes incluses et frais de port calculés à la caisse

Voir le panier

Questions fréquentes

À quoi sert une équerre renforcée ?

Elle permet de réaliser ou de renforcer des assemblages structurels à angle droit, notamment pour les charpentes et les constructions à ossature bois.

Pour quelle utilisation est-elle recommandée ?

Elle convient notamment aux lisses, pergolas, chevrons, carports, montants de bardage et chevêtres, avec une fixation adaptée à la nature de l’élément porteur.

Quelle différence avec une équerre sans renfort ?

L’équerre renforcée possède une nervure métallique entre ses deux ailes qui améliore sa rigidité. Une équerre sans renfort conserve simplement la forme pliée à 90° sans cette nervure supplémentaire. ING distingue clairement les deux versions dans sa gamme.
