Équerre perforée acier galvanisé pour assemblage bois - ING FIXATIONS

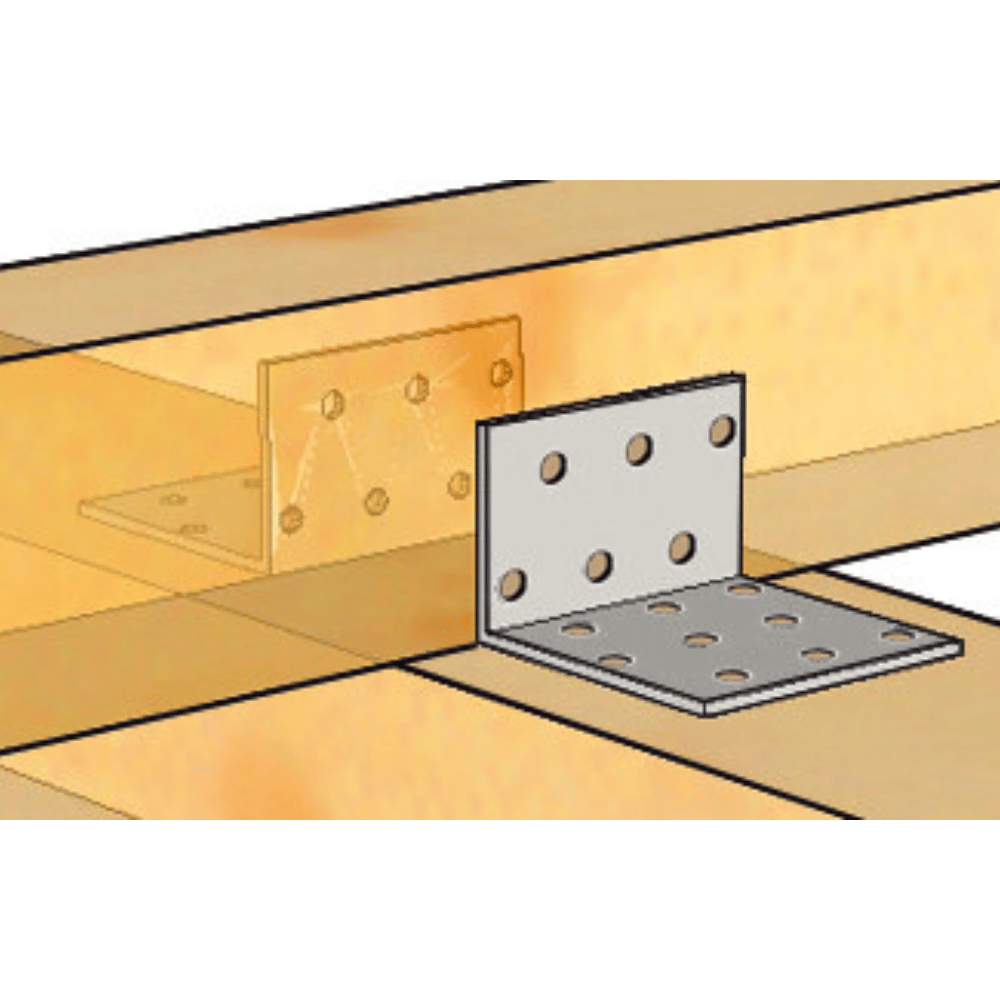

Application de l'Équerre perforée acier galvanisé pour assemblage bois - ING FIXATIONS

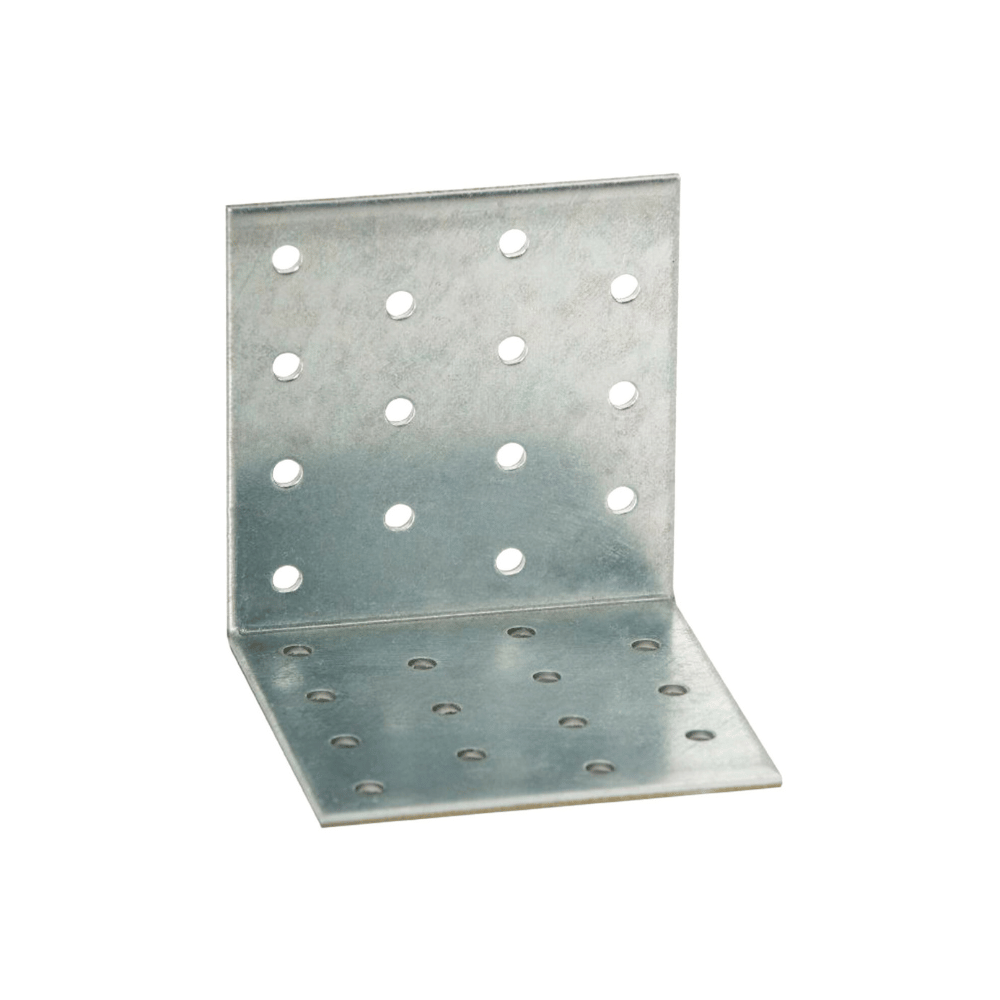

Équerre perforée acier galvanisé - ING FIXATIONS

69,29 €TTC

Sur commande

Équerre perforée en acier galvanisé conçue pour les assemblages structurels sur bois. Ses nombreux perçages permettent de réaliser des liaisons adaptées aux lisses, chevrons, montants de bardage et renforcements d’assemblages.

Dimensions: 60 × 60 × 60 × 2.5 mm

60 × 60 × 60 × 2.5 mm 60 × 60 × 80 × 2.5 mm 80 × 80 × 60 × 2.5 mm 80 × 80 × 80 × 2.5 mm 100 × 100 × 100 × 2.5 m 60 × 60 × 40 × 2.5 mm

Conditionnement: Bte 50

Bte 50 Unitaire Bte 100

Équerre perforée acier galvanisé - ING FIXATIONS Actuel Sur commande

Vis bois Paneltwistec AG tête fraisée TX – EUROTEC

Argent En stock

Équerre renforcée acier galvanisé pour charpente - ING | L'outil Pro

Équerre renforcée standard acier galvanisé - ING FIXATIONS En stock

Équerre renforcée double renfort galvanisée - ING FIXATIONS

Équerre renforcée double renfort acier galvanisé - ING FIXATIONS Sur commande

Description détaillée

L’équerre perforée ING FIXATIONS permet de réaliser différents assemblages à 90° dans les structures bois. Sa surface largement perforée offre de nombreux points de fixation et facilite l’adaptation du clouage ou du vissage à la configuration de l’ouvrage.

La gamme est destinée notamment aux lisses, montants de bardage, chevrons et renforcements d’assemblages. L’élément porteur est prévu en bois et l’élément porté peut être en bois massif, bois composite ou bois lamellé-collé.

Les variantes en acier sont fabriquées en acier galvanisé S250GD+Z275 selon NF EN 10346. Plusieurs largeurs sont disponibles afin d’adapter la surface de fixation et le nombre de perçages aux dimensions de l’assemblage.

Conseil d'utilisation

L’équerre doit être positionnée bien à plat contre les deux éléments en bois avant la mise en place des fixations.

ING préconise sur bois des pointes annelées Ø4 × 35 mm ou Ø4 × 50 mm. Des vis spécifiquement conçues pour connecteurs métalliques peuvent également être utilisées lorsqu’elles correspondent au montage prévu.

Points forts

Assemblage structurel

Elle est destinée aux applications structurelles sur bois.

Applications variées

Elle convient aux lisses, montants de bardage, chevrons et renforcements d’assemblages.

Compatibilité bois

Elle assemble du bois massif, du bois composite et du bois lamellé-collé.

Format perforé

Les multiples perçages facilitent l’adaptation de la fixation à l’assemblage.

Acier galvanisé

La fabrication en acier galvanisé S250GD+Z275 répond à la NF EN 10346.

Agrément ETE

La gamme est présentée avec un agrément technique européen.

Conseil d'expert

Une équerre large offre une surface de fixation et un nombre de perçages plus importants, ce qui la rend intéressante pour les assemblages nécessitant davantage de possibilités de clouage ou de vissage. La dimension doit néanmoins rester adaptée à la section des bois et aux efforts à reprendre.

Pour une liaison nécessitant une reprise d’effort supérieure ou une géométrie spécifiquement renforcée, une équerre renforcée avec nervure sera plus appropriée qu’une équerre perforée standard.

Commande rapide

Votre panier
Variante	Quantité	Prix
60 × 60 × 60 × 2.5 mm / Bte 50A471780 69,29 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	69,29 €/unité
60 × 60 × 60 × 2.5 mm / UnitaireA471780-unitaire 1,38 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,38 €/unité
60 × 60 × 80 × 2.5 mm / Bte 50A471785 92,10 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	92,10 €/unité
60 × 60 × 80 × 2.5 mm / UnitaireA471785-unitaire 1,85 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,85 €/unité
80 × 80 × 60 × 2.5 mm / Bte 50A471800 98,38 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	98,38 €/unité
80 × 80 × 60 × 2.5 mm / UnitaireA471800-unitaire 1,97 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,97 €/unité
80 × 80 × 80 × 2.5 mm / Bte 50A471820 67,45 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	67,45 €/unité
80 × 80 × 80 × 2.5 mm / UnitaireA471820-unitaire 1,36 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,36 €/unité
100 × 100 × 100 × 2.5 m / Bte 50A471830 71,65 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	71,65 €/unité
100 × 100 × 100 × 2.5 m / UnitaireA471830-unitaire 1,44 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,44 €/unité
60 × 60 × 40 × 2.5 mm / UnitaireA471760-unitaire 1,09 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	1,09 €/unité
60 × 60 × 40 × 2.5 mm / Bte 100A471760 109,20 €/unité Retirer Quantité Retirer 0,00 €	Quantité Retirer	109,20 €/unité

Total des articles

Sous-total du produit

0,00 €

Taxes incluses et frais de port calculés à la caisse

Voir le panier

Questions fréquentes

À quoi sert une équerre perforée ?

Elle permet de relier deux éléments en bois à angle droit et convient à de nombreux travaux de charpente et d’ossature, notamment les lisses, chevrons, montants de bardage et renforcements d’assemblages.

Pour quelle utilisation est-elle recommandée ?

Elle est destinée aux assemblages structurels sur bois, avec un élément porté en bois massif, composite ou lamellé-collé.

Quelle dimension d’équerre perforée choisir ?

La dimension dépend de la section des éléments à assembler et de la surface disponible pour la fixation. Les formats les plus grands offrent davantage de perçages : par exemple 6 trous par aile pour la 60 × 60 × 40 mm contre 25 pour la 100 × 100 × 100 mm.
